¿QUÉ MATERIALES NECESITAS PARA FABRICAR UNA PANTALLA LED?
Sumérgete en un fascinante proyecto acuático y luminoso con nosotros mientras exploramos los materiales necesarios para fabricar una pantalla LED casera para acuario. En este emocionante blog, te guiaremos a través de los elementos esenciales que te permitirán dar vida a un mundo submarino iluminado con esplendor y belleza.
En nuestra web podréis encontrar todos los conocimientos necesarios para comprender el funcionamiento y cada uno de los detalles de la pantalla led, así como conseguir todos los materiales necesarios en nuestra tienda online activa para toda España peninsular.
Desde los LEDs de alta potencia, controladores y fuentes de energía hasta los elementos de montaje y disipación de calor, te presentaremos todo lo que necesitas saber para emprender este emocionante proyecto casero. Prepárate para sumergirte en el arte de la iluminación acuática y descubrir los materiales para crear una pantalla LED casera para tu acuario que te dejará maravillado y cautivado.
LISTA DE TODOS LOS MATERIALES NECESARIOS PARA FABRICAR PANTALLA LED CASERA

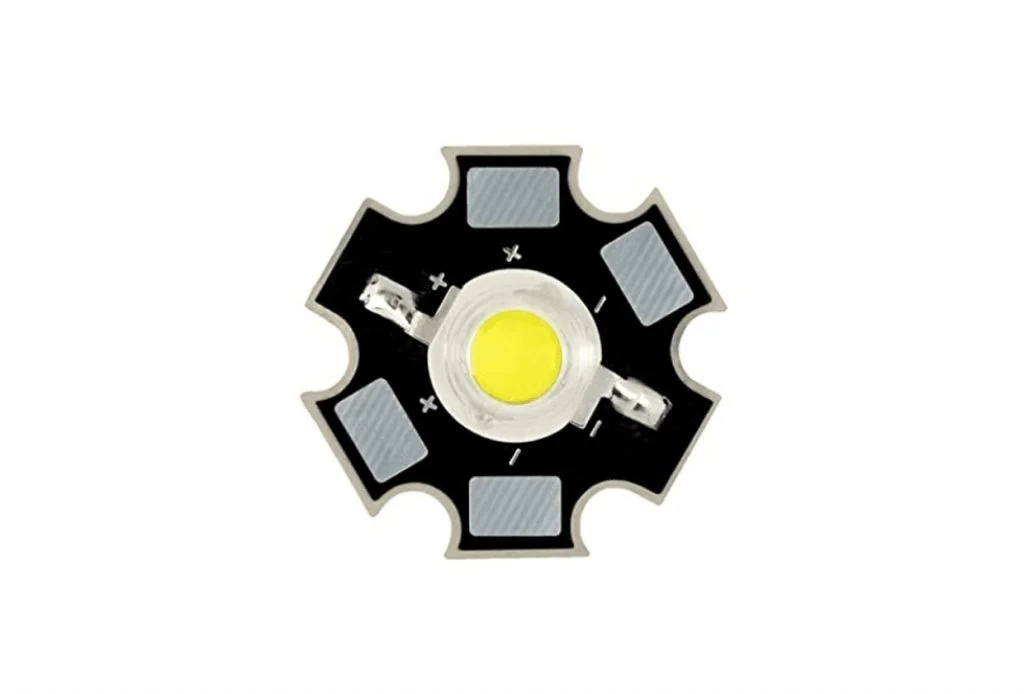

LEDs 3W
LEDs High Power 3W – Alta Potencia PCB (Blanco, Azul, Verde…)
Los LEDs de alta potencia son una opción comúnmente utilizada en pantallas LED debido a su potencia y eficiencia. Estos LEDs ofrecen una mayor cantidad de lúmenes y una mayor capacidad de penetración en comparación con los LEDs de menor potencia, lo que los hace ideales pantallas LED de acuarios plantados o marinos.
En cuanto a la potencia de los leds solemos optar por leds de 3W al tener mayor penetración en el agua y emitir mayor cantidad de lúmenes que los de 1W. En este enlace podréis encontrar los mismos leds de 3W que usamos en nuestras pantallas: https://www.bioacuarios.com/producto/led-high-power-3w/
Descubre mucha más información sobre los LEDs High Power en Pantallas LED:
Leds de alta potencia 3W. Uso en pantallas LED de acuario

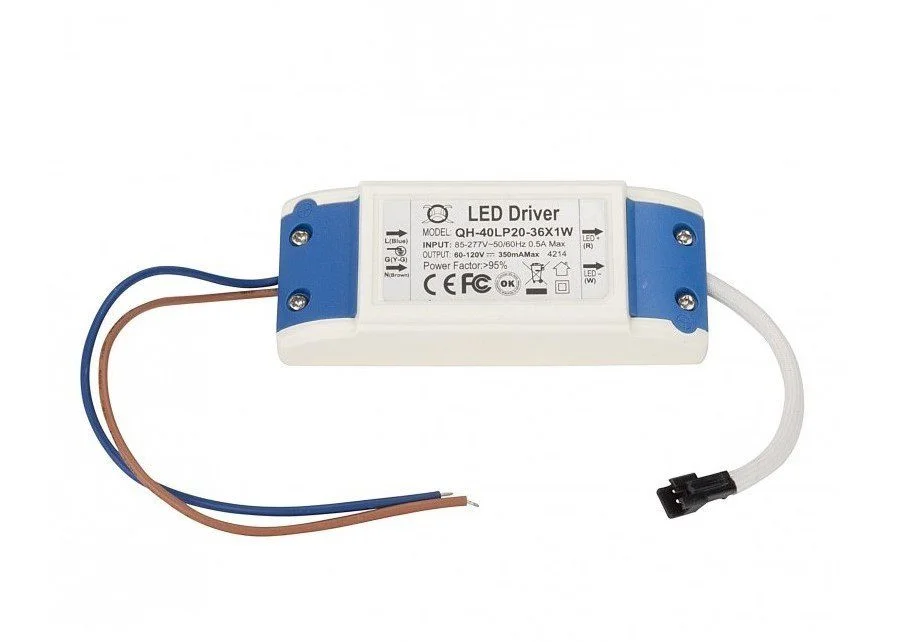

LED DRIVERS
Drivers para LED High Power de 3W – Transformador 600ma Led Alta Potencia
Los drivers para pantallas LED son dispositivos esenciales que regulan y suministran la corriente necesaria para alimentar los LEDs. Actúan como fuentes de energía eficientes y estables, asegurando que los LEDs funcionen correctamente y evitando daños por sobrecorriente.
Estos controladores se adaptan a las especificaciones de los LEDs y pueden variar según la potencia y el tipo de pantalla LED. Los drivers para leds de 3W funcionan a unos 600 miliamperios.
En nuestro caso hemos utilizado drivers que soportan unos de 25 leds de 3w cada uno, en total 150w led de pantalla. En este enlace podréis encontrar el mismo modelo que usamos en nuestras pantallas: https://www.bioacuarios.com/producto/drivers-para-led/
Descubre mucha más información sobre los Drivers para LEDs de 3W en Pantallas LED:
¿Qué son los Drivers? Uso en pantallas con LED de alta potencia

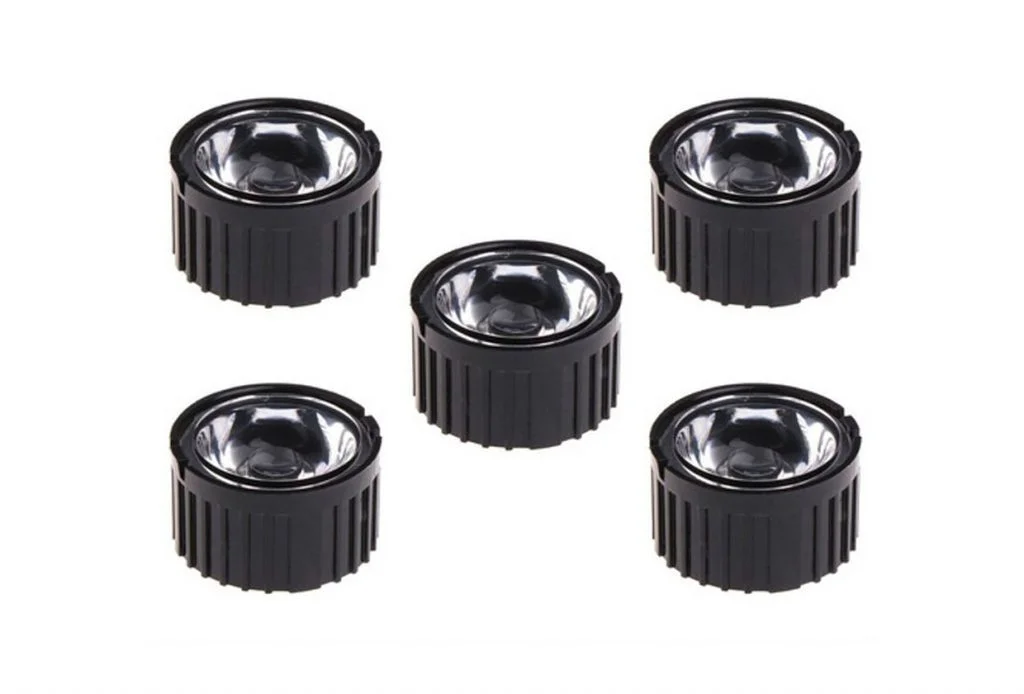

LENTES DE 90º
Lentes para LED High power – Reflectores LED alta potencia 90º
El objetivo de las lentes es hacer que la luz penetre mejor en el agua y conseguir grandes resultados de iluminación en acuarios con una gran columna de agua o con plantas tapizantes de muy altos requerimientos.
Nosotros siempre hemos utilizado lentes de 90º y con la pantalla a unos 20-25 cm del agua.
En este enlace podéis encontrar lentes transparentes de 90º disponibles en nuestra web: https://www.bioacuarios.com/producto/lentes-para-led-high-power/
Descubre mucha más información sobre las lentes para LEDs High Power en Pantallas LED:
Lentes para leds de alta potencia. ¿Cómo usarlas en pantallas caseras de acuarios?

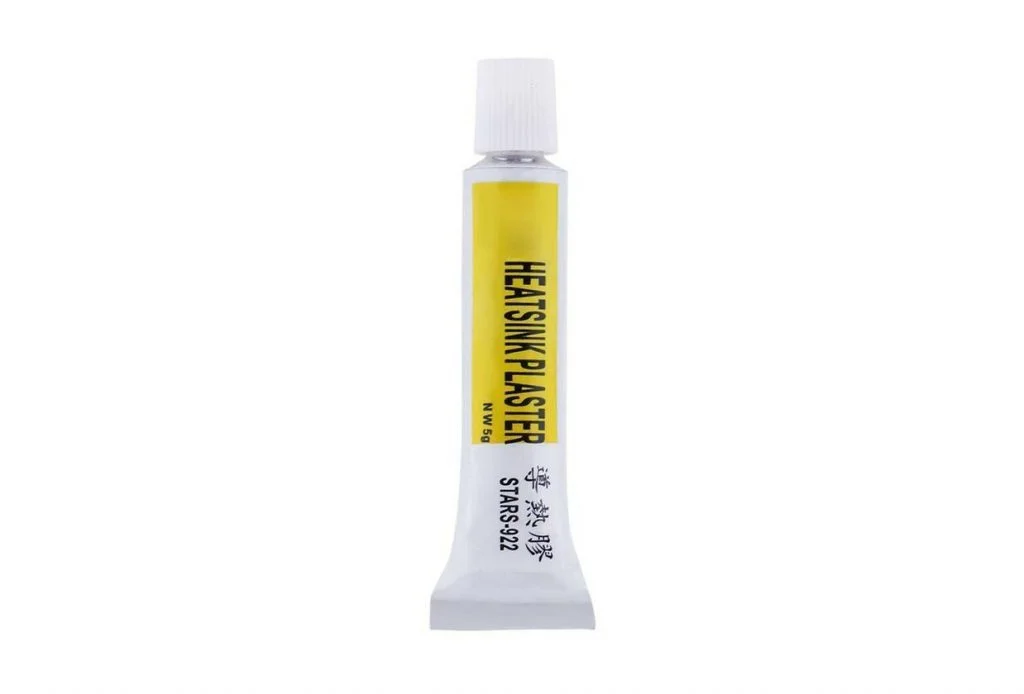

PASTA TÉRMICA ADHESIVA
Pasta térmica adhesiva para LEDs – Silicona de disipación de calor
La pasta térmica adhesiva, también conocida como silicona térmica o masilla térmica, es un material utilizado para mejorar la transferencia de calor entre dos superficies. Se aplica comúnmente entre el chip led y un disipador de calor. Es importante que sea adhesiva para que además de favorecer la transferencia y posterior disipación de calor también sirva para pegar los leds a la base de aluminio
En este enlace podéis encontrar la pasta térmica adhesiva que usamos en nuestras pantallas LED: https://www.bioacuarios.com/producto/pasta-termica-adhesiva/
Descubre mucha más información sobre el uso de Pasta Térmica Adhesiva en Pantallas LED:
¿Qué es la pasta térmica? Uso en pantallas led de alta potencia

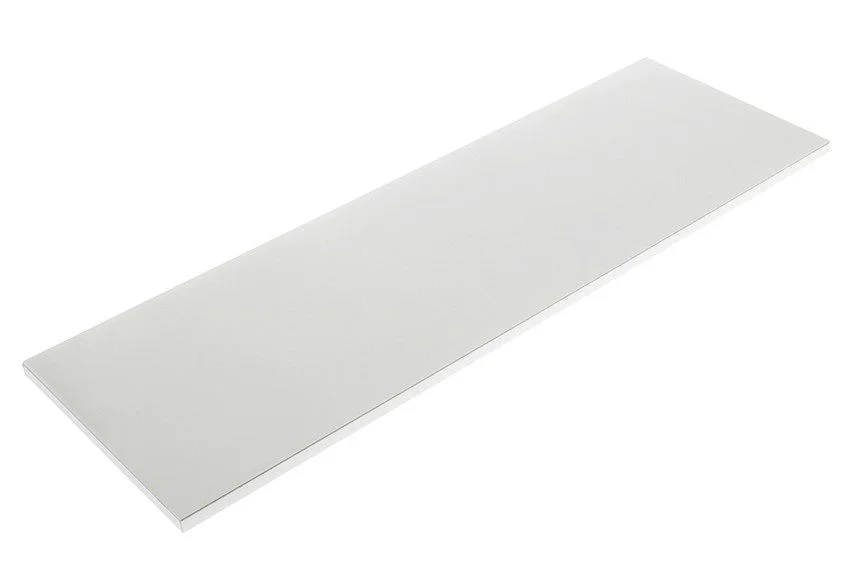

DISIPADOR DE CALOR DE ALUMINIO
Placas, chapas y planchas de aluminio – Corte a medida
Cuando los LEDs y otros componentes eléctricos operan, generan calor como subproducto natural de su funcionamiento. Este calor se transfiere hacia el disipador de aluminio a través del contacto físico entre el disipador y el LED.
Si reside en España puede pedirnos presupuesto con la medida que necesite. Contáctanos aquí.
Descubre mucha más información sobre los disipadores de aluminio en Pantallas LED:
Disipador de calor de aluminio. ¿Qué es y para qué sirve?
¿Cuál es el mejor disipador de aluminio para pantalla LED?
Placas de Aluminio y Disipadores de Calor a Medida – Pantallas LED
METACRILATO
El metacrilato, también conocido como acrílico, es un material plástico transparente y ligero ampliamente utilizado en la fabricación de pantallas LED para acuarios. Se utiliza debido a sus propiedades ópticas y físicas altamente beneficiosas para este propósito.
En primer lugar, el metacrilato suele ser altamente transparente, lo que permite una excelente transmisión de la luz sin distorsiones. Esto es crucial en las pantallas LED de acuarios, ya que garantiza que la luz emitida por los LED llegue de manera eficiente a los organismos y plantas del acuario, promoviendo así su crecimiento y desarrollo saludable.
Además, el metacrilato es un material resistente y duradero, lo que lo convierte en una opción ideal para soportar las condiciones del entorno acuático. Es resistente al agua, a los impactos y a la corrosión, lo que asegura que las pantallas LED mantengan su integridad estructural a lo largo del tiempo, incluso en entornos marinos.
Otra ventaja del metacrilato es que es fácil de moldear y fabricar en diferentes formas y tamaños, lo que permite la creación de pantallas LED personalizadas que se adapten perfectamente a cada acuario. Su versatilidad y propiedades ópticas lo convierten en un material preferido en la industria de acuarios, brindando una excelente visión y promoviendo el bienestar de los seres vivos.
Si reside en España puede pedirnos presupuesto con la medida que necesite. Contáctanos aquí.

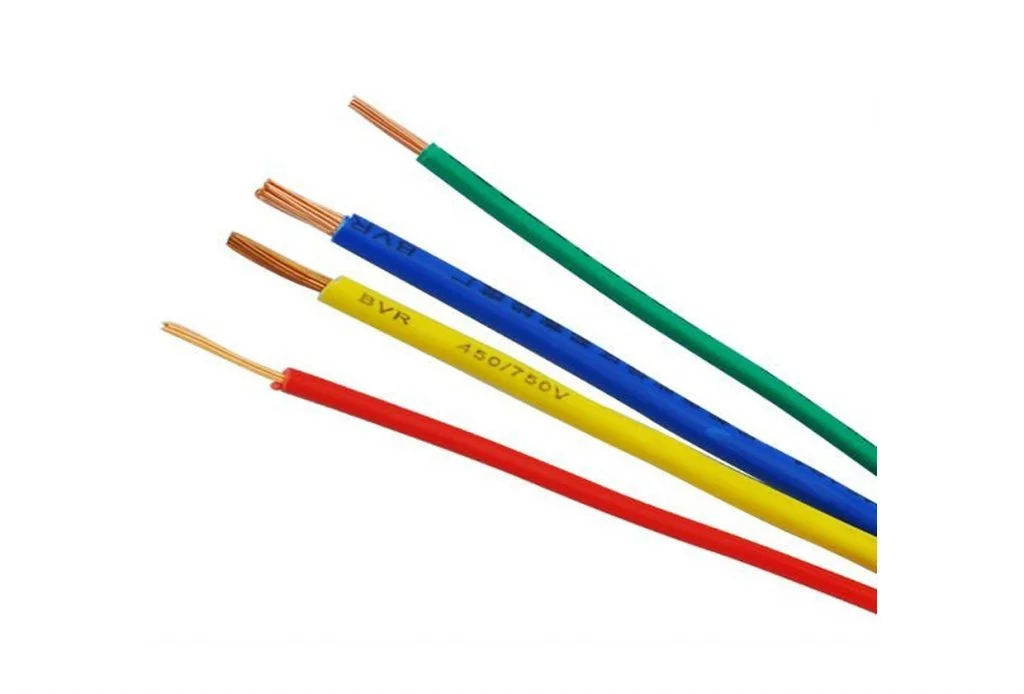

Cable fino
El cable será el medio conductor de la corriente, es decir, el que nos permitirá conectar en serie todos los leds, por ello, debe ser elástico y fino, para que podamos trabajar bien con él y hacer buenas uniones y soldaduras.
Para minimizar el calentamiento de un cable, se debe elegir un grosor adecuado que permita que la corriente fluya sin generar una resistencia excesiva. La resistencia es la principal responsable de la generación de calor en un cable. A medida que la corriente eléctrica pasa a través del cable, parte de la energía se disipa en forma de calor debido a la resistencia del material del cable.
La elección del grosor del cable dependerá de la corriente que se espera que circule por él y de la longitud del cable. A mayor corriente, mayor será la resistencia y el calentamiento. Por lo tanto, es importante utilizar cables con una sección transversal (grosor) suficientemente grande para que la resistencia sea baja.
En nuestro caso probamos con un cable más grueso pensando que sería mejor opción, pero el resultado fue todo lo contrario, era mucho más difícil de soldar y eso dificultó que quedaran unas uniones correctas. Por ello, al ser elementos electrónicos de poca potencia recomendamos un cable fino de unos 26 AWG para que sea fácil soldar y trabajar con él.
Enlace al producto (cable fino 26 AWG es ideal): https://s.click.aliexpress.com/e/_DnSiJgN
Hay algunos materiales extras que se pueden utilizar en la fabricación de la pantalla led, como ventiladores o ciertos tipos de tornillos, tornos y enganches. Sin embargo, en este post pretendemos reflejar los materiales más usados en este tipo de pantallas, tanto como repuesto para pantallas que ya tengamos en casa como para la fabricación de pantallas led desde cero.
