Disipador de calor de aluminio: qué es, para qué sirve y cómo elegirlo

Un disipador de calor es la pieza que evita que un LED, un procesador o un driver se estropee por su propio funcionamiento. Parece un simple bloque de aluminio con aletas, pero un buen disipador de calor decide cuánto dura la electrónica y cuánta luz mantiene una pantalla LED al cabo de los años. En BioAcuarios, tu tienda online de acuarios, diseñamos y vendemos materiales para pantallas LED a medida, así que el disipador de calor forma parte de nuestro trabajo diario. Por eso, en esta guía reunimos lo que hemos aprendido: qué es, cómo funciona, de qué material elegirlo, cómo calcularlo, cómo fijar los LED con pasta térmica y qué errores evitar. Tanto si buscas una explicación sencilla como si estás montando tu propia pantalla, aquí encontrarás los datos y el paso a paso.

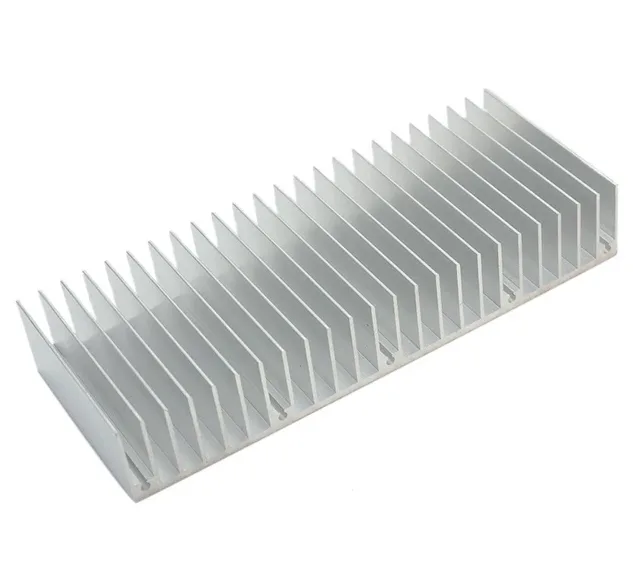

Qué es un disipador de calor

Un disipador de calor es un elemento metálico que se coloca pegado a un componente que se calienta, con el fin de sacar ese calor del componente y entregarlo al aire. No produce frío: simplemente ofrece al calor un camino más fácil y una superficie mucho mayor por la que escapar. Gracias a eso, la temperatura del componente baja y se mantiene estable.

Un disipador de calor aparece en procesadores y tarjetas gráficas, en transistores y reguladores de tensión, en amplificadores, en fuentes y drivers de corriente y, sobre todo para lo que nos ocupa, en los LED de alta potencia. Su forma más habitual es una base plana con aletas, porque cuanta más superficie queda expuesta al aire, más calor puede ceder.

Además, un disipador de calor se compone de unas pocas partes que conviene conocer, porque cada una influye en el resultado final:

Cómo funciona un disipador de calor

El calor siempre viaja desde la zona caliente hacia la fría. Un disipador de calor aprovecha esa tendencia con tres mecanismos encadenados, y entenderlos te ayuda a elegir y a montar mejor:

En resumen, el calor recorre una cadena: del LED a su placa, de la placa al disipador a través de la pasta térmica, y del disipador al aire. Cada eslabón opone una resistencia térmica, que se mide en kelvin por vatio (K/W). Cuanto menor sea la suma de resistencias, más baja será la temperatura final. Más abajo verás cómo usar esta idea para calcular el disipador que necesitas.

Convección natural y convección forzada

Cuando el aire circula solo, porque el aire caliente sube, el disipador de calor trabaja por convección natural. Es silenciosa y no se avería, pero depende de que las aletas estén bien orientadas y de que exista espacio libre alrededor. En cambio, si un ventilador empuja el aire entre las aletas, la convección es forzada y el mismo disipador puede evacuar bastante más calor. Por eso, en espacios cerrados o con LED de mucha potencia, los dos sistemas se combinan.

Para qué sirve un disipador de calor

Un disipador de calor sirve para que un componente trabaje a una temperatura segura durante toda su vida. Sin él, el calor se acumula y provoca fallos que van desde la pérdida de rendimiento hasta la avería total. Esta tabla resume los usos más habituales:

Dicho de otro modo, un disipador de calor cumple tres funciones a la vez: protege el componente, mantiene su rendimiento y alarga su vida útil. Además, en iluminación mejora la estabilidad del color, algo que se nota mucho en un acuario plantado.

Por qué los LED necesitan un disipador de calor

Existe la idea de que un LED «no calienta». Es cierto que el haz de luz no desprende calor como una bombilla halógena, pero el calor se genera dentro del chip y se conduce hacia atrás, hacia la placa. En un LED blanco de potencia, una parte considerable de la energía eléctrica, en muchos modelos en torno a dos tercios según su eficiencia, termina convertida en calor y no en luz. Si ese calor no sale, el chip se sobrecalienta.

Qué pasa si un LED se sobrecalienta

• Pierde brillo. A mayor temperatura, menos luz da el mismo LED con la misma corriente.
• Cambia el color. La longitud de onda se desplaza y los blancos o los azules se ven distintos.
• Se acorta su vida. Los materiales del chip y de la cápsula se degradan más rápido con el calor.
• Puede fallar de golpe. Las soldaduras, la lente o el propio chip llegan a dañarse si la temperatura es extrema.

Cuánto calor genera un LED

La cifra exacta depende de cada LED, pero puedes hacerte una idea con una estimación orientativa. Suponiendo que entre el 60 % y el 70 % de la potencia eléctrica acaba como calor, el reparto sería este:

Como ves, una pantalla grande genera decenas de vatios de calor concentrados en poco espacio. Por eso el disipador de calor no es un extra, sino una pieza fundamental de la pantalla. Si quieres profundizar en los LED de este tipo, tienes nuestras guías sobre los LED CREE y los LED COB.

Tipos de disipadores: pasivos, activos y líquidos

Existen tres familias de refrigeración, y cada una encaja en un tipo de proyecto. Esta tabla compara cada tipo de disipador de calor para que elijas con criterio:

Disipación pasiva

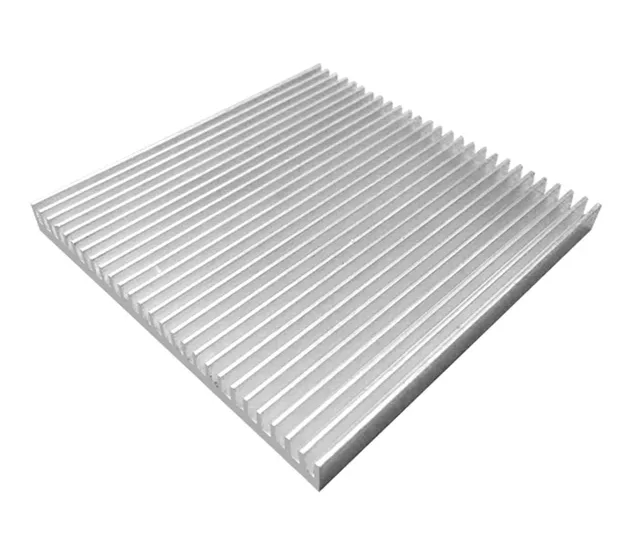

Es el método más común y económico. Este disipador de calor de aluminio absorbe el calor y lo cede al aire sin partes móviles, de modo que es silencioso, duradero y casi no requiere mantenimiento. Su límite está en que su eficacia depende del diseño y de la ventilación natural, por lo que en pantallas muy potentes o en ambientes con poco aire puede quedarse corto.

Disipación activa

Añade un ventilador, que mueve el aire entre las aletas y multiplica la capacidad de evacuar calor. Es ideal cuando falta espacio o la potencia es alta. Sin embargo, introduce ruido, consume algo de energía y acumula polvo, así que necesita limpieza periódica. Hablamos de cuándo conviene en la sección dedicada al ventilador.

El PCB de aluminio de los LED de potencia

Los LED de alta potencia, como los CREE o los high power, vienen montados en una pequeña placa de aluminio, a menudo con forma de estrella. Esa placa extiende el calor del chip y facilita el contacto con el disipador externo, pero no sustituye al disipador: solo es el primer eslabón de la cadena térmica. Estos son dos LED de potencia que usamos habitualmente en pantallas a medida:

LED High Power 3W con PCB estrella

LED de alta potencia de 3 W con placa estrella de 20 mm, disponible en blanco 6500K, 10000K, 20000K, verde, azul, full spectrum o UV.

Ver LED high power

LED CREE XPE 1-3W con PCB estrella

LED CREE XPE de 1 a 3 W con placa estrella de 20 mm, en blanco, rojo, azul, verde, UV y otros colores.

Ver LED CREE XPE

Materiales de un disipador de calor: aluminio, cobre y otros

Un buen disipador de calor combina conductividad térmica, peso y precio razonables. Esta tabla compara los materiales más habituales con valores orientativos a temperatura ambiente, que varían según la aleación:

Por este equilibrio, el aluminio es el material elegido para casi todos los disipadores de calor de iluminación LED. Se extruye con facilidad en perfiles con aletas, se corta a medida, se trabaja con herramientas sencillas y pesa poco, algo muy valioso cuando la pantalla va colgada sobre el acuario.

¿Cuánto calor disipa el aluminio?

Es una de las dudas más buscadas, y la respuesta correcta es que la conductividad térmica no mide cuánto calor «disipa» una pieza, sino con qué facilidad lo conduce. La capacidad real de un disipador de calor depende de tres cosas a la vez: el material, la superficie que queda expuesta al aire y el flujo de aire que la rodea. Por eso un bloque de aluminio liso disipa mucho menos que otro con aletas, aunque ambos sean del mismo metal.

Aluminio anodizado frente a aluminio natural

El anodizado, sobre todo el negro, protege el metal de la corrosión y suele mejorar algo la radiación del calor. Sin embargo, esa capa es un aislante eléctrico, algo útil si no quieres que el disipador conduzca corriente, pero que hay que tener en cuenta si necesitas un contacto eléctrico directo. En ambientes húmedos como el de un acuario, un acabado protegido es una ventaja.

Aletas, perfiles U y perfiles para LED: cómo mejorar la disipación

Aumentar la superficie expuesta al aire es la forma más eficaz y barata de mejorar un disipador de calor. Para lograrlo se añaden aletas de aluminio, por ejemplo perfiles en U o en E, que se pegan o se remachan sobre la base. El aire circula entre ellas, se calienta y se lleva el calor lejos del componente.

Ventajas de añadir aletas

• Aumentan de forma notable la superficie de intercambio con el aire.
• Son una solución sencilla y económica de implementar.
• Se adaptan a distintos tamaños de disipador y a espacios reducidos.
• Pueden fijarse con pasta térmica adhesiva o con remaches para asegurar el contacto.

Eso sí, deja un espacio suficiente entre aletas para que el aire fluya. Si las aletas están demasiado juntas, el aire apenas circula y la mejora se pierde.

Disipador de aluminio con aletas, a medida

Disipador de 4 aletas y 14,4 cm de ancho, cortado al largo que necesites. Sirve de base para pantallas LED y se pueden unir varios.

Ver disipador a medida

Perfil U de aluminio 10 mm

Perfil en U de 10 mm con corte a medida. Pegado o remachado a la base, aumenta la superficie de disipación.

Ver perfil U 10 mm

Perfil U de aluminio 16 mm

Perfil en U de 16 mm de alto con corte a medida, para mejorar la disipación en sistemas de iluminación.

Ver perfil U 16 mm

Perfil de aluminio para LED y tiras

Un perfil de aluminio para LED es una barra, normalmente en canal, donde se instala una tira o una fila de LED. Además de dar una instalación ordenada, hace de disipador, porque reparte el calor a lo largo de toda su longitud. Para tiras de baja potencia, este disipador de calor suele bastar. En cambio, con LED de alta potencia conviene un disipador de mayor superficie o con aletas. Si quieres ver todas las opciones, tienes la categoría de disipadores de aluminio para LED y la de perfiles U de aluminio.

Cómo elegir y calcular el disipador de calor para tus LED

Elegir el disipador de calor «a ojo» suele funcionar con pocos LED, pero falla cuando se agrupan muchos en una pantalla. Para acertar, usa la resistencia térmica. La idea es sencilla: la temperatura del chip sube sobre la del ambiente en proporción al calor que genera y a la resistencia que encuentra al salir.

Con esta fórmula puedes despejar la resistencia máxima que debe tener tu disipador de calor. Aquí tienes un ejemplo con valores ilustrativos, no de un producto concreto, por lo que debes sustituirlos por los de la hoja de datos de tus LED:

• Datos del ejemplo: LED de 3 W que genera unos 2 W de calor, temperatura objetivo del chip de 85 °C para ir con margen, aire a 40 °C dentro de la pantalla, Rjc de 6 K/W y Rcontacto de 1 K/W.
• Un solo LED: Rdisipador ≤ (85 − 40 − 2 × 7) ÷ 2 = 15,5 K/W. Casi cualquier trozo de aluminio con aletas lo cumple.
• Diez LED en el mismo disipador: el calor total es de 20 W, así que Rdisipador ≤ (85 − 40 − 14) ÷ 20 = 1,55 K/W. Ahora hace falta un disipador mucho más grande o con ventilador.

La lección es clara: al juntar LED sobre una misma pieza, el disipador de calor necesario crece muchísimo más de lo que se imagina. Por eso las pantallas potentes necesitan superficies grandes o refrigeración activa. Para aplicar el cálculo necesitas estos datos:

Reglas prácticas para no equivocarte

• Sobredimensiona siempre: es más barato un disipador de calor grande que cambiar LED quemados.
• Reparte los LED por toda la superficie en lugar de agruparlos, para evitar puntos calientes.
• Coloca las aletas en vertical o alineadas con el flujo de aire.
• Reduce la intensidad con un regulador si ves que se calienta de más, porque al atenuar baja también el calor. Nuestra guía sobre los LED driver regulables te explica cómo.
• No olvides el driver: también se calienta y necesita ventilación.

Pasta térmica, silicona adhesiva y fijación del LED

Entre un LED y un disipador de calor, dos superficies metálicas que se tocan no encajan al milímetro: quedan microhuecos llenos de aire, y el aire es un mal conductor. La pasta térmica rellena esos huecos y reduce mucho la resistencia de contacto. Por eso un LED apoyado sin pasta rinde mucho peor que uno bien montado. Estas son las opciones de fijación más habituales:

Las siliconas adhesivas sacrifican algo de conductividad frente a una pasta pura a cambio de pegar el LED sin tornillos, de modo que conviene aplicarlas en capa fina. En nuestra guía sobre la silicona térmica explicamos las diferencias con más detalle.

Pasta térmica adhesiva para LED

Silicona neutra sin alcohol, de textura semirrígida, que fija los LED al disipador, transmite el calor y resiste la humedad.

Ver pasta térmica

Cómo montar un LED sobre un disipador paso a paso

1. Planifica la distribución. Primero, marca sobre el disipador de calor dónde irá cada LED y deja espacio entre ellos para repartir el calor.
2. Revisa la superficie. Después, comprueba que está plana y sin rebabas, porque cualquier relieve crea huecos de aire.
3. Limpia y desengrasa. Retira polvo y grasa de la base del disipador y de la placa del LED con un paño y alcohol isopropílico.
4. Aplica la pasta. Extiende una capa fina y uniforme, ya que un exceso empeora el contacto en lugar de mejorarlo.
5. Coloca el LED. Luego, presiona la placa con firmeza para expulsar el aire sobrante y asegura el contacto en toda la superficie.
6. Deja curar. Si usas adhesivo, respeta el tiempo de secado que indique el fabricante antes de encender.
7. Conecta con la polaridad correcta. Suelda los cables al driver cuidando el positivo y el negativo de cada LED.
8. Prueba y mide. Por último, enciende a baja potencia, súbela poco a poco y comprueba la temperatura del disipador tras treinta o sesenta minutos.

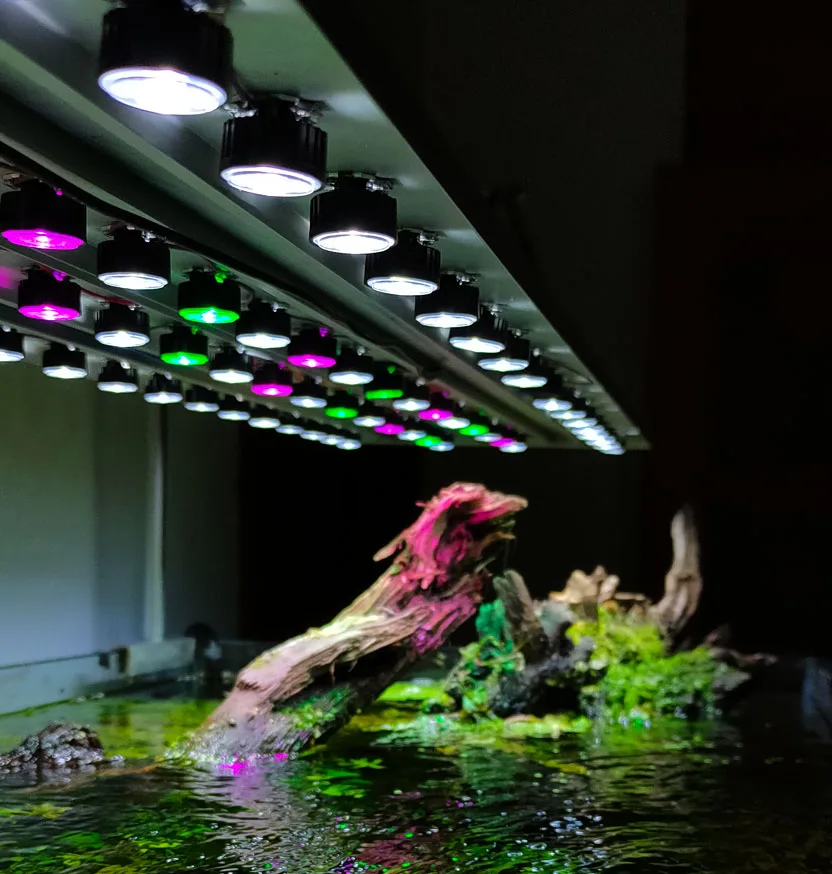

Disipadores en pantallas LED de acuario

El disipador de calor de una pantalla de acuario trabaja en condiciones más duras que en una lámpara de salón. La pantalla se enciende durante muchas horas al día, todos los días, y además está sobre el agua, con humedad y vapor constantes. Para elegir bien las horas de encendido, consulta nuestra guía de cuántas horas de luz necesita el acuario, porque cada hora extra es también una hora más de calor.

Estas recomendaciones son las que más nos funcionan en acuarios:

• Deja aire alrededor. No encierres el disipador de calor en una caja sin ventilación, porque el aire estancado se calienta y reduce su eficacia.
• Protégelo de la humedad. Elige aluminio anodizado o con buen acabado y evita las salpicaduras directas sobre las aletas.
• Vigila la condensación. Si el vapor se condensa en la pantalla, mejora la ventilación del hueco entre la tapa y el agua.
• Limpia el polvo. Una capa de polvo sobre las aletas del disipador de calor actúa como un aislante y sube la temperatura.
• Cuida el driver. Instálalo fuera de la zona húmeda y con ventilación, ya que también genera calor.
• Atenúa si hace falta. Una intensidad algo menor reduce el calor y suele bastar para muchas plantas.

Si estás pensando en construir tu pantalla, tienes la guía paso a paso para hacer una pantalla LED casera para acuario y nuestra página de pantallas LED a medida. Para decidir cuánta luz necesitas, consulta los lúmenes por litro de un acuario plantado y el tipo de luz para acuario. Para alimentar los LED, necesitas el driver adecuado, que explicamos en la guía sobre los drivers para pantallas LED de alta potencia.

Driver LED 3W para LED High Power y CREE

Driver de corriente constante para LED high power y CREE de 3 W a 600 mA, la pareja habitual de estos LED en pantallas a medida.

Ver driver LED

Cuándo añadir un ventilador al disipador

Un ventilador junto al disipador de calor no siempre hace falta, pero resuelve situaciones concretas. Plantéatelo cuando se cumpla alguna de estas condiciones:

• El disipador de calor pasivo queda demasiado caliente tras varias horas de funcionamiento.
• La pantalla va dentro de un mueble o una tapa con poca ventilación.
• Hay muchos LED de potencia en poco espacio y no puedes agrandar el disipador.

Si lo instalas, orienta el flujo para que atraviese las aletas, elige la tensión que coincida con tu fuente y revisa de vez en cuando el polvo acumulado. Además, recuerda que un ventilador añade ruido y un punto de fallo, por lo que lo ideal es partir de un buen disipador de calor pasivo y usar el ventilador como refuerzo.

Ventilador 12V para pantalla LED

Ventilador para refrigeración activa de pantallas LED, equipos electrónicos y acuarios, disponible también en otras tensiones.

Ver ventilador

Cómo comprobar que el disipador funciona bien

La mejor comprobación es medir. Un termómetro de contacto o una sonda sobre el disipador de calor, cerca de los LED, te da una lectura fiable tras treinta o sesenta minutos de funcionamiento. Una prueba rápida y aproximada es tocar el disipador de calor: si apenas puedes mantener la mano unos segundos, probablemente esté demasiado caliente y conviene medir con un instrumento. Compara siempre con los valores máximos que indica la hoja de datos de tus LED.

Esta tabla te ayuda a interpretar los síntomas más comunes:

Errores comunes con los disipadores de calor

• Olvidar la pasta térmica. Sin ella quedan huecos de aire y el calor no pasa al disipador.
• Echar demasiada pasta. Un exceso separa las superficies y empeora el contacto.
• Usar una base rugosa o con rebabas. Cualquier relieve crea resistencia térmica.
• Quedarse corto de superficie. Es el fallo más frecuente cuando se juntan muchos LED.
• Colocar las aletas sin flujo de aire. Aletas horizontales dentro de una caja cerrada apenas disipan.
• Tapar el disipador. Una carcasa sin ventilación lo deja trabajando con aire caliente.
• Ignorar el driver. Un driver sin ventilación se degrada antes que los LED.
• No aislar eléctricamente. Una placa de LED en contacto con una base que conduce puede provocar un cortocircuito.

Mantenimiento de un disipador de calor

El mantenimiento de un disipador de calor es mínimo, pero conviene hacerlo con regularidad. Cada pocos meses, con la pantalla apagada y fría, retira el polvo de las aletas con un pincel o aire a presión. Después, comprueba que no hay óxido, humedad ni gotas de condensación en la zona de los LED. Si hay ventilador, revisa que gire sin ruidos extraños. Por último, si notas que la temperatura sube con el tiempo, repasa el contacto con la pasta térmica, que puede haberse secado.

Disipadores de aluminio a medida en BioAcuarios

En nuestra tienda online de acuarios ofrecemos disipador de calor de aluminio a medida para pantallas LED, perfiles U para ampliar la superficie, pasta térmica adhesiva, ventiladores, LED y drivers. Todo lo que ves en esta guía sobre el disipador de calor lo puedes encontrar en la categoría de materiales para hacer luces caseras, donde también tienes LED, drivers y ventiladores.

Preguntas frecuentes sobre el disipador de calor

¿Qué es un disipador de calor y para qué sirve?

Es una pieza metálica, normalmente de aluminio, que se pone en contacto con un componente que se calienta para absorber su calor y cederlo al aire. Sirve para mantener la temperatura en un rango seguro y alargar la vida del componente. En los LED de potencia es imprescindible.

¿Cómo funciona un disipador de calor?

Funciona por conducción, convección y radiación. El calor pasa del componente al metal por contacto, se reparte por las aletas y estas lo ceden al aire que las rodea. Un contacto perfecto con pasta térmica y un buen flujo de aire mejoran el resultado.

¿Es mejor un disipador de aluminio o de cobre?

El cobre conduce mejor el calor, pero pesa casi el triple y cuesta más. El aluminio ofrece el mejor equilibrio entre conductividad, peso y precio, y se extruye fácilmente en perfiles con aletas. Por eso se usa en casi todos los disipadores de iluminación LED.

¿Cuánto calor disipa el aluminio?

Depende más del diseño que del metal. La conductividad térmica del aluminio de perfiles ronda los 200 a 220 W/m·K, pero la capacidad real de disipar también depende de la superficie expuesta al aire y del flujo de aire. Un disipador con aletas disipa mucho más que un bloque liso del mismo material.

¿Todos los LED necesitan disipador de calor?

Los LED de potencia, como los CREE, COB o high power, siempre lo necesitan. Las tiras de baja potencia suelen conformarse con un perfil de aluminio, y los LED muy pequeños pueden funcionar sin disipador específico. Si dudas, mira la hoja de datos y mide la temperatura.

¿Qué disipador necesito para un LED de 3 W?

Un solo LED de 3 W genera unos 2 W de calor y se arregla con un disipador pequeño. El problema aparece al juntar varios sobre la misma pieza, porque el calor se suma y hace falta mucha más superficie. Calcula la resistencia térmica máxima con los datos de tu LED, como explicamos en la guía.

¿Se puede usar pasta térmica normal en los LED?

Sí, una pasta térmica convencional funciona si fijas el LED con tornillos. Si quieres pegarlo sin tornillos, usa una pasta o silicona térmica adhesiva. En ambos casos, aplica una capa fina y uniforme.

¿Qué temperatura es normal en un disipador de LED?

No hay una cifra única, porque depende de los LED y de su temperatura máxima de chip. Lo importante es que el chip trabaje con margen sobre su límite. Mide el disipador tras treinta o sesenta minutos y compáralo con la hoja de datos del fabricante.

¿Disipador pasivo o activo con ventilador?

El pasivo es silencioso, no se avería y basta en la mayoría de pantallas de acuario. El activo añade ventilador y es útil cuando hay mucha potencia, poco espacio o poca ventilación. Lo ideal es partir de un buen disipador pasivo y usar el ventilador como refuerzo.

¿Se puede hacer un disipador de calor casero?

Sí, y es habitual en pantallas LED caseras: se usa una plancha o perfil de aluminio con aletas y se amplía la superficie con perfiles en U pegados con pasta térmica. Lo importante es que la superficie sea plana, limpia y de tamaño suficiente para la potencia total de los LED.
